典型管線布置圖
TYPICAL PIPE LINE LAYOUT

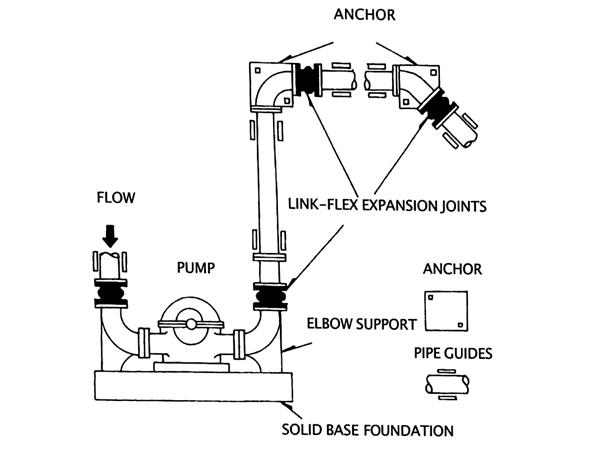

圖1：
使用LINK-FLEX的典型管道布局
設備和管道正確錨固時的伸縮縫。
Figure 1：
Typical Piping Layout Utilizing LINK-FLEX
Expansion Joints When Equipment And Piping are properly anchored.

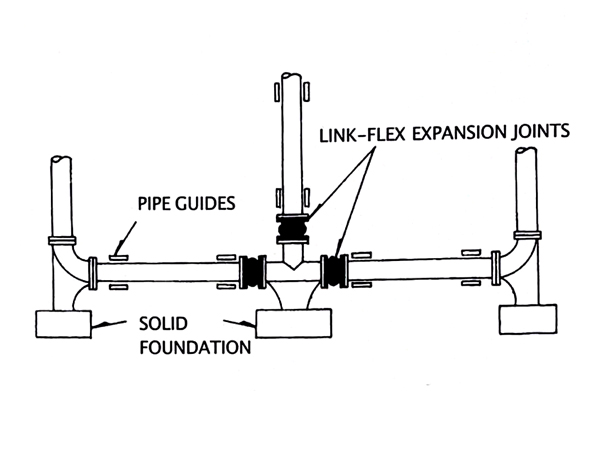

圖2：
使用Link flex的典型管道布局
伸縮縫和在分支位置正確使用錨固件。
Figure 2：
Typical piping layout utilizing Link-flex
expansion joints and the proper use of anchors in branch locations.
圖3：
典型的泵安裝，帶有連桿伸縮接頭，采用振動支座。
Figure 3：
Typical pump lnstallation with Link-flex expansion joints utilizing vibration mounts.

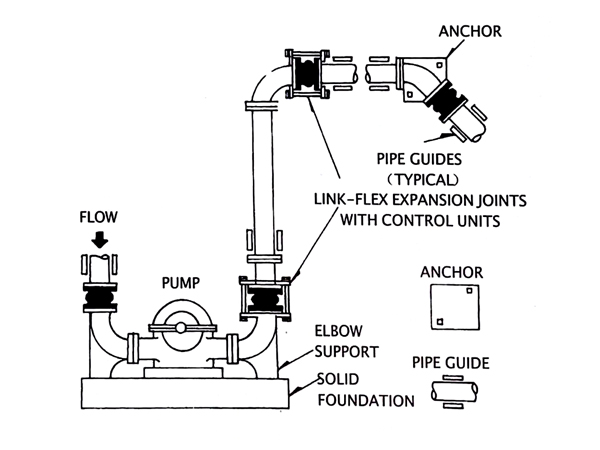

圖4：
典型的管道布置圖，顯示了當適當?shù)南到y(tǒng)錨環受到限制時，控制單元和連桿伸縮接頭的使用。
Figure 4：
Typical piping layout showing the use of control units with the Link-Flex Ex-pansion joints when proper sustem ancho-ring is limited.
